Piattaforme ad un pantografo
Descrizione
Il pianale superiore permette di contenere al suo interno, un pantografo per ottenere il sollevamento desiderato.
VANTAGGI E APPLICAZIONI DELLA PIATTAFORMA AD UN PANTOGRAFO
La piattaforma ad un pantografo, permette di superare il dislivello:
- In baie di carico.
- In catene di produzione.
- Nel superare dislivelli in pianta.
- In lavori su diverse altezze.
- Carico, scarico o manipolazione di merci.
L'uso della piattaforma permette di effettuare le operazioni ottenendo:
- Massima sicurezza, rapidità e rendimento.
- Migliora le condizioni di lavoro umano, ottenendo più efficacia ed evitando i rischi.
PIATTAFORME ELEVATRICI DI CARICO
 |

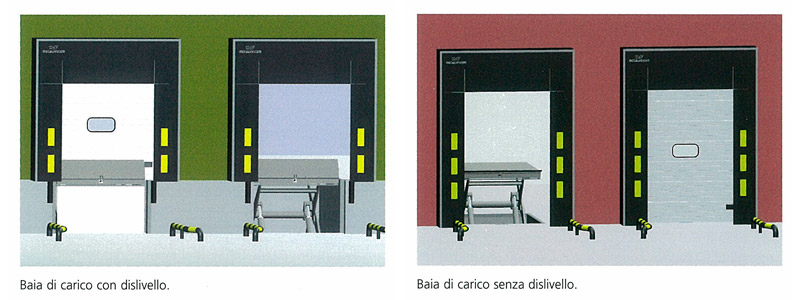

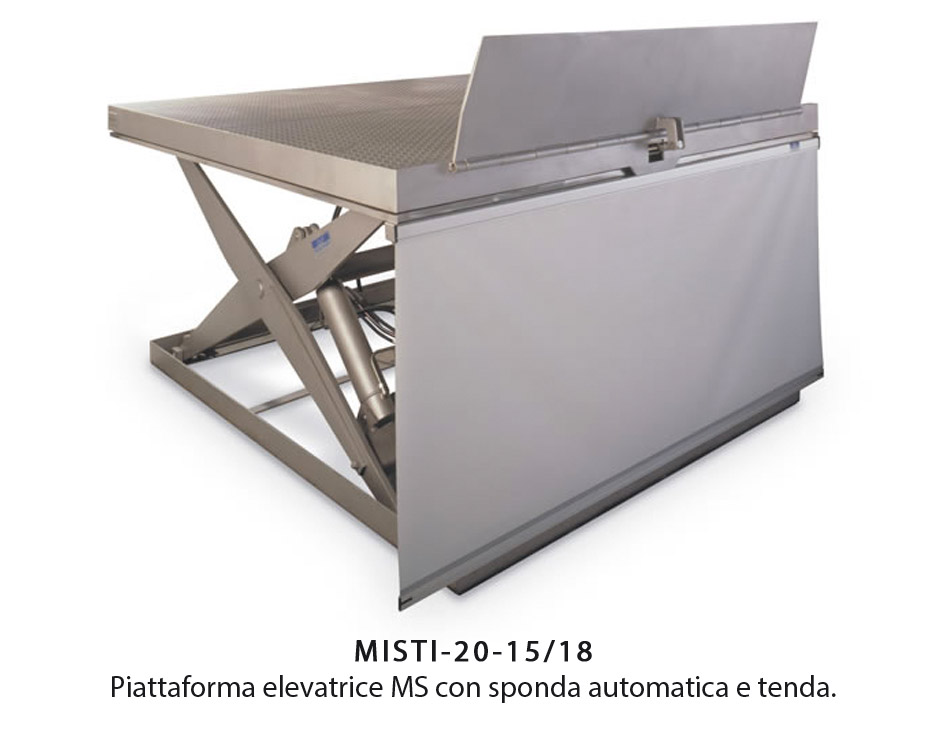

| Quando non si dispone di dislivello nella baia di carico o si devono caricare veicoli di altezze diverse, la soluzione più adatta è una piattaforma elevatrice. Fabbrichiamo diversi modelli a seconda del carico da sollevare: se si transita con muletto il modello sarà di 6 TM, e se il carico si realizza tramite transpallet il modello può essere di 2 o 3 TM. Le piattaforme elevatrici installate nella baia di carico dispongono di sponde che possono essere azionate manualmente o idraulicamente. Possiamo installare anche una tenda per evitare l'entrata di fumo e polvere. |

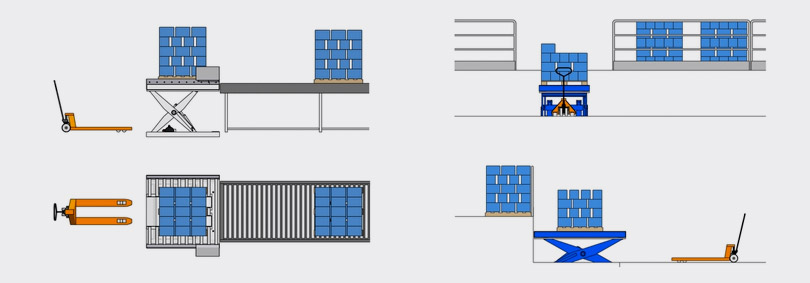

CATENE DI PRODUZIONE
 |
| Se ci sono dislivelli nella catena di produzione, tanto in fasi automatiche come manuali, la soluzione più adatta è una piattaforma elevatrice. L'azionamento e la sequenza di movimenti di tale piattaforma elevatrice si progetteranno in base alle esigenze (manuali e/o automatici). La parte superiore della piattaforma elevatrice si adatterà ai requisiti della linea, tramitr: piatti girevoli, sponde retraibili, nastri trasportatori, lamina liscia o mandrolata, ecc... SUPERARE DISLIVELLI Qaundo la pianta di fabbricazione dispone di diverse altezze, può superare i dislivelli grazie a una piattaforma elevatrice, che si progetterà in base al dislivello e al peso di transito. CARICO, SCARICO O MANIPOLAZIONE DI MERCI Carico, scarico o manipolazione di merci collocate su diversi livelli, tali come manipolazione di insaccati posti su scaffalature, carico di bobine in macchina, scatole in pallet, ecc... In generale vi proponiamo le piattaforme elevatrici per risolvere qualsiasi problema di movimento verticale. Studieremo il modello più adatto in base alle caratteristiche tecniche richieste. MATERIALI Tutte le piattaforme elevatrici ad un pantografo si fabbricano in ACCACIO INOSSIDABILE, ACCIAIO GALVANIZZATO, ACCIAIO VERNCIATO O COMBINATO. |

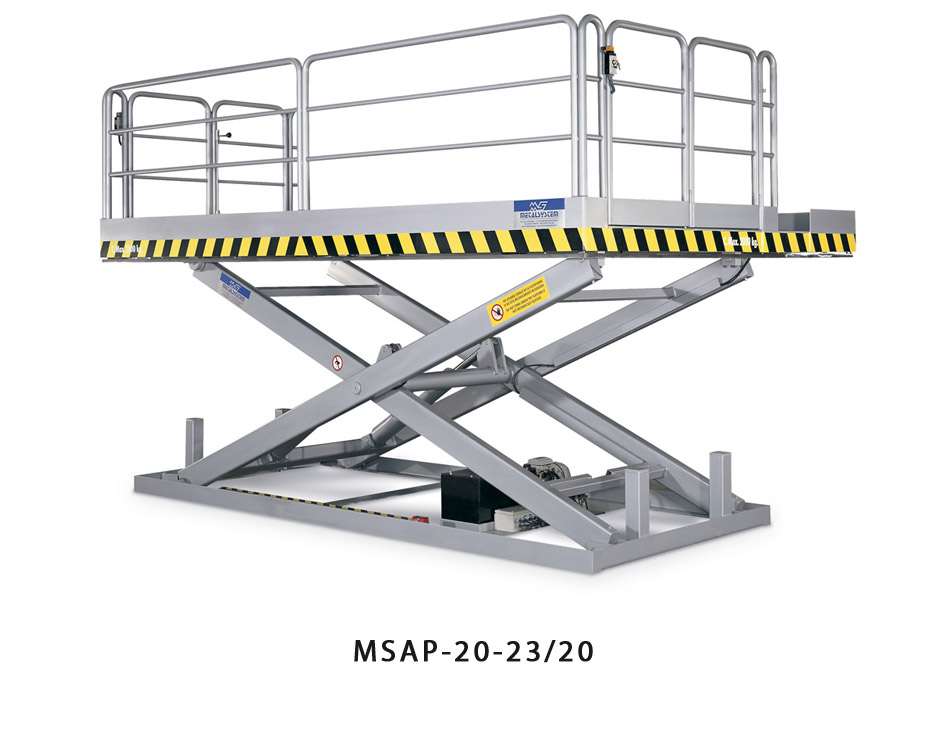

CATENE DI PRODUZIONE E ALTRI MODELLI
CARATTERISTICHE TECNICHE DELLE PIATTAFORME ELEVATRICI EXTRAPIATTE PIU' STANDARDIZZATE

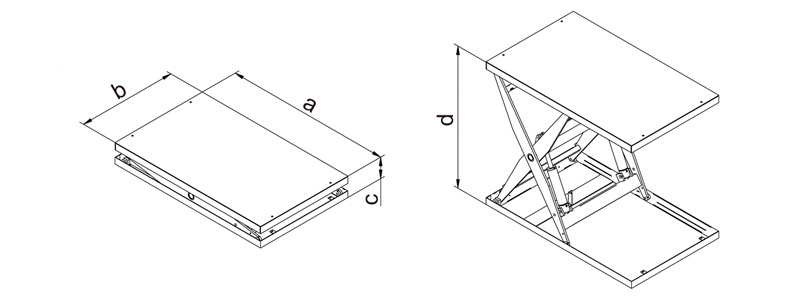

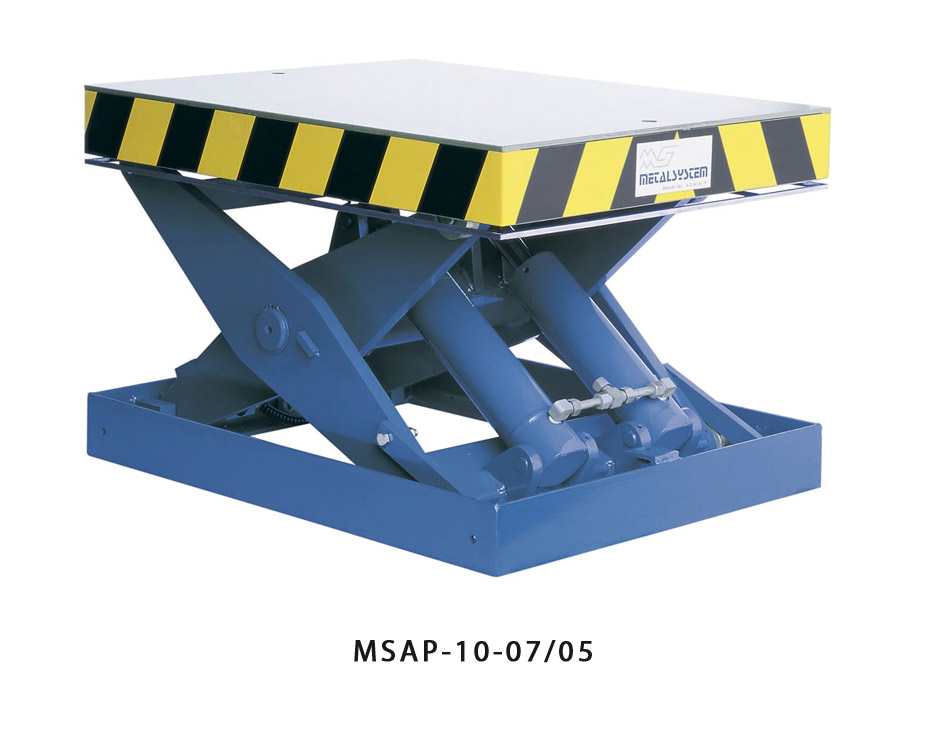

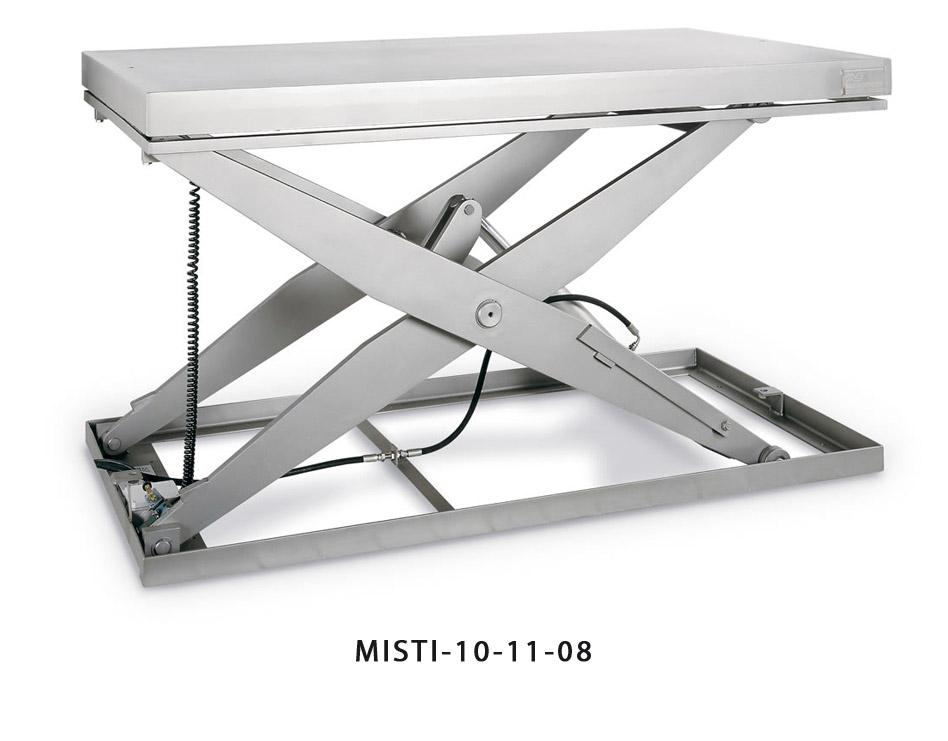

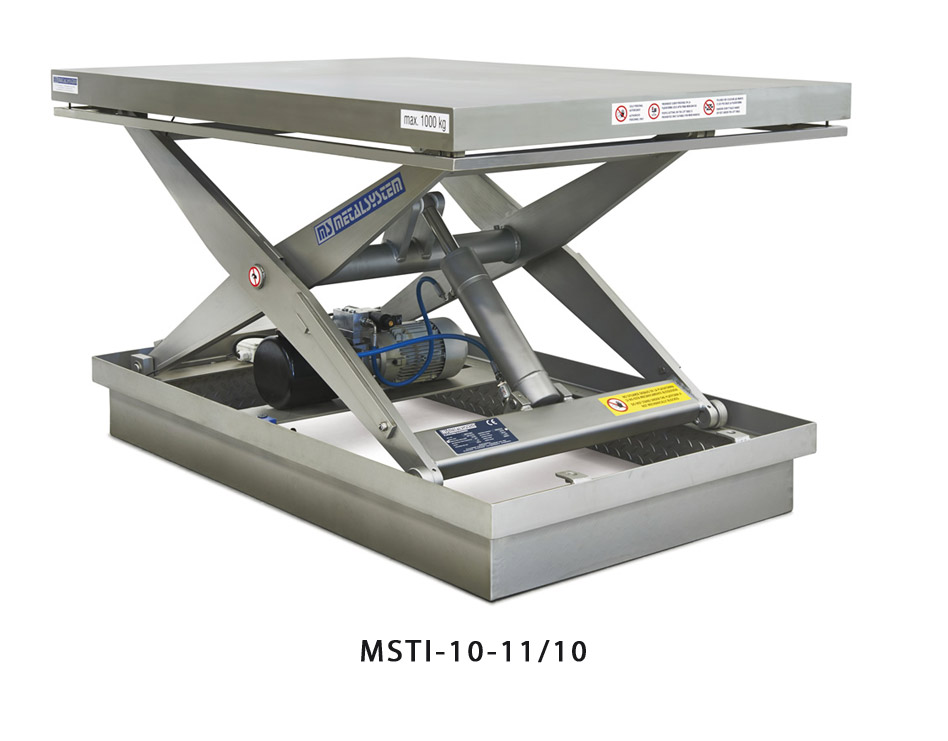

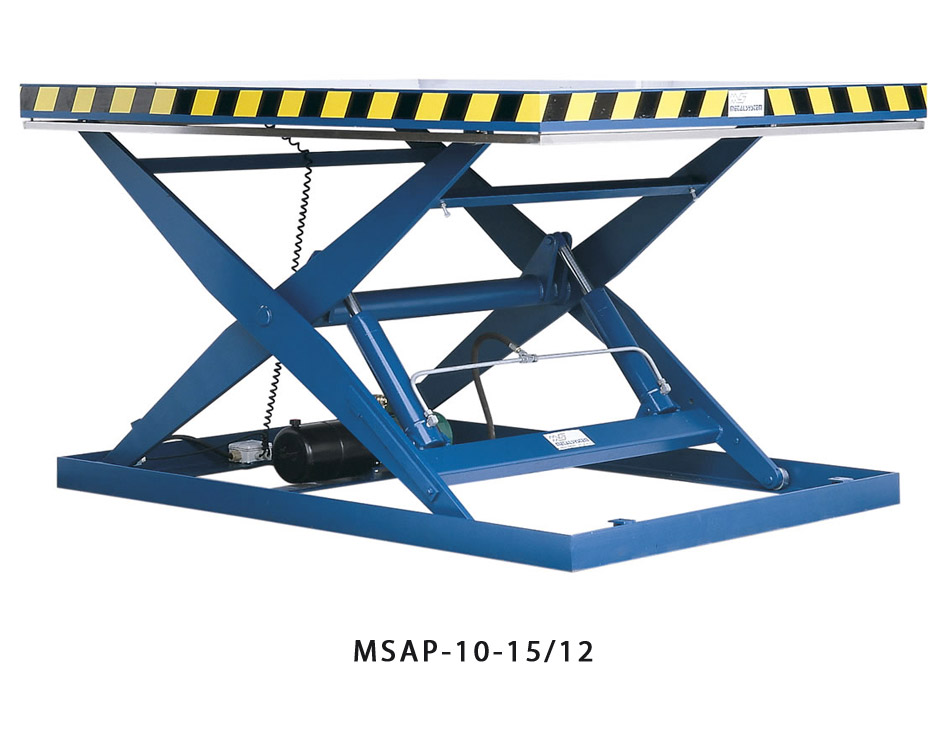

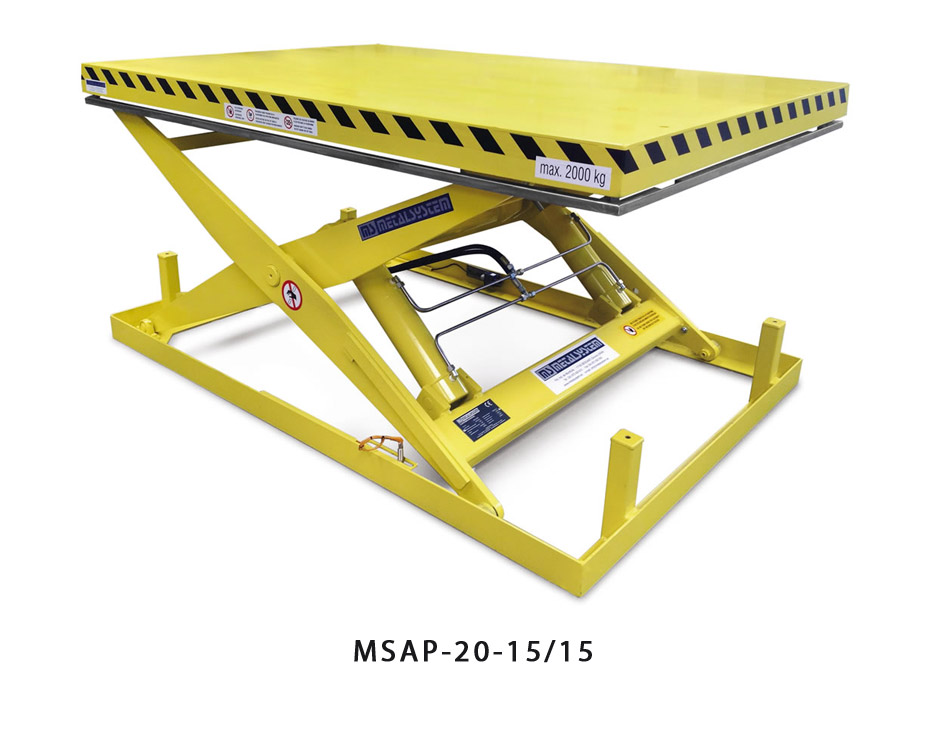

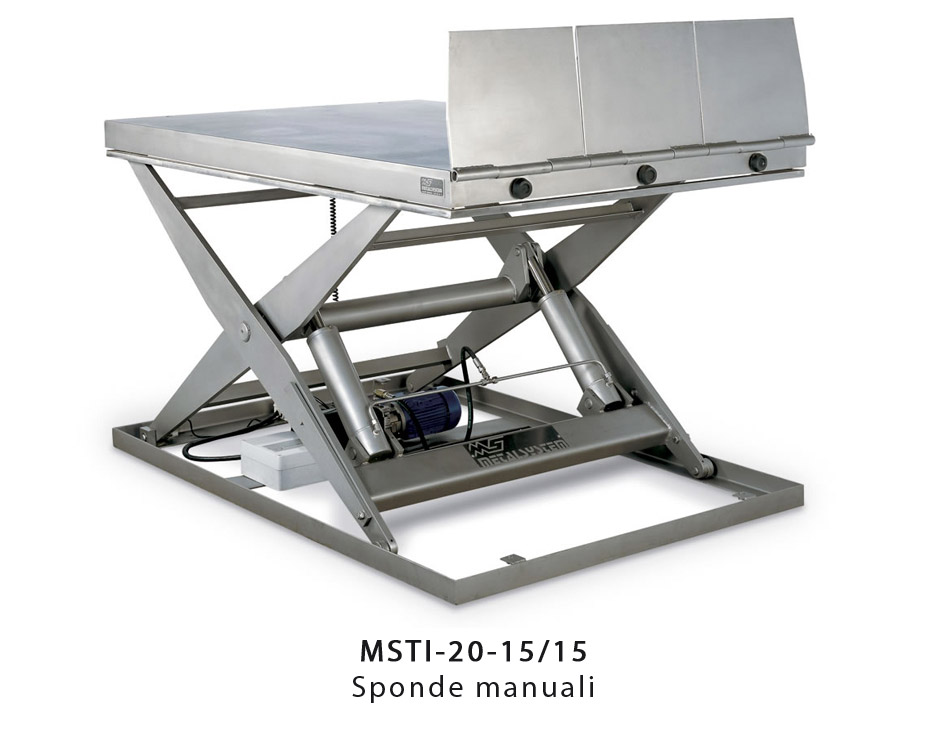

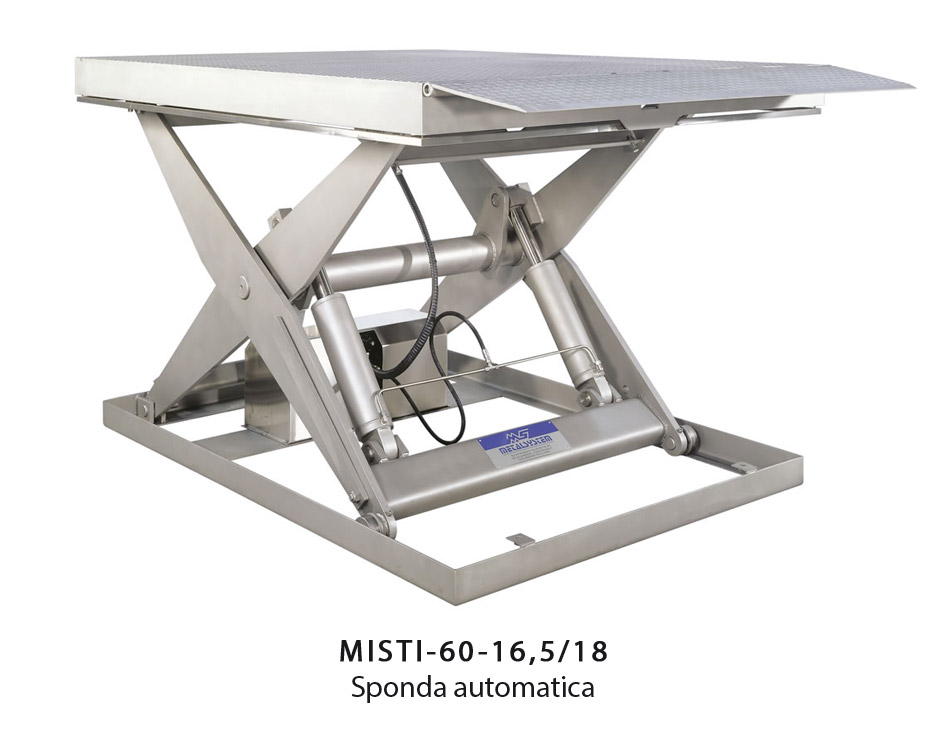

| Modello | Carico (Kg) | Sollevamento d-c (mm) | Chiusura c(mm) | Larghezza b (mm) | Lunghezza b (mm) | Motore |
|---|---|---|---|---|---|---|
| MS 10-07/05 | 1.000 | 710 | 235 | 500 | 1.100 | 1,5 C.V. |
| MS 10-09/08 | 1.000 | 900 | 250 | 800 | 1.500 | 1,5 C.V. |
| MS 10-09/10 | 1.000 | 900 | 250 | 1.000 | 1.500 | 1,5 C.V. |
| MS 10-09/12 | 1.000 | 900 | 250 | 1.200 | 1.500 | 1,5 C.V. |
| MS 10-11/08 | 1.000 | 1.100 | 250 | 800 | 1.700 | 1,5 C.V. |
| MS 10-11/09 | 1.000 | 1.100 | 250 | 900 | 1.700 | 1,5 C.V. |
| MS 10-11/10 | 1.000 | 1.100 | 250 | 1.000 | 1.700 | 1,5 C.V. |
| MS 10-11/12 | 1.000 | 1.100 | 250 | 1.200 | 1.700 | 1,5 C.V. |
| MS 10-11/15 | 1.000 | 1.100 | 300 | 1.500 | 1.700 | 1,5 C.V. |
| MS 10-15/08 | 1.000 | 1.500 | 300 | 800 | 2.200 | 1,5 C.V. |
| MS 10-15/10 | 1.000 | 1.500 | 300 | 1.000 | 2.200 | 1,5 C.V. |
| MS 10-15/12 | 1.000 | 1.500 | 300 | 1.200 | 2.200 | 1,5 C.V. |
| MS 10-17/10 | 1.000 | 1.700 | 300 | 1.000 | 2.500 | 2 C.V. |
| MS 10-17/12 | 1.000 | 1.700 | 300 | 1.200 | 2.500 | 2 C.V. |
| MS 10-17/15 | 1.000 | 1.700 | 300 | 1.500 | 2.500 | 2 C.V. |
| MS 20-09/08 | 2.000 | 900 | 300 | 800 | 1.500 | 2 C.V. |
| MS 20-09/10 | 2.000 | 900 | 300 | 1.000 | 1.500 | 2 C.V. |
| MS 20-09/12 | 2.000 | 900 | 300 | 1.200 | 1.500 | 2 C.V. |
| MS 20-09/15 | 2.000 | 900 | 300 | 1.500 | 1.500 | 2 C.V. |
| MS 20-11/08 | 2.000 | 1.100 | 300 | 800 | 1.700 | 2 C.V. |
| MS 20-11/09 | 2.000 | 1.100 | 300 | 900 | 1.700 | 2 C.V. |
| MS 20-11/10 | 2.000 | 1.100 | 300 | 1.000 | 1.700 | 2 C.V. |
| MS 20-11/12 | 2.000 | 1.100 | 300 | 1.200 | 1.700 | 2 C.V. |
| MS 20-11/15 | 2.000 | 1.100 | 300 | 1.500 | 1.700 | 2 C.V. |
| MS 20-15/10 | 2.000 | 1.500 | 310 | 1.000 | 2.200 | 2 C.V. |
| MS 20-15/15 | 2.000 | 1.500 | 310 | 1.500 | 2.200 | 3 C.V. |
| MS 20-15/18 | 2.000 | 1.500 | 310 | 1.800 | 2.200 | 3 C.V. |
| MS 20-20/15 | 2.000 | 2.000 | 350 | 1.500 | 3.000 | 3 C.V. |
| MS 20-20/18 | 2.000 | 2.000 | 350 | 1.800 | 3.000 | 3 C.V. |
| Modello | Carico (Kg) | Sollevamento d-c (mm) | Chiusura c(mm) | Larghezza b (mm) | Lunghezza b (mm) | Motore |
|---|---|---|---|---|---|---|
| MS 30-11/08 | 3.000 | 1.100 | 350 | 800 | 1.700 | 3 C.V. |
| MS 30-11/09 | 3.000 | 1.100 | 350 | 900 | 1.700 | 3 C.V. |
| MS 30-11/10 | 3.000 | 1.100 | 350 | 1.000 | 1.700 | 3 C.V. |
| MS 30-11/12 | 3.000 | 1.100 | 350 | 1.200 | 1.700 | 3 C.V. |
| MS 30-11/15 | 3.000 | 1.100 | 350 | 1.500 | 1.700 | 3 C.V. |
| MS 30-15/10 | 3.000 | 1.500 | 350 | 1.000 | 2.200 | 3 C.V. |
| MS 30-15/15 | 3.000 | 1.500 | 350 | 1.500 | 2.200 | 3 C.V. |
| MS 30-15/18 | 3.000 | 1.500 | 350 | 1.800 | 2.200 | 3 C.V. |
| MS 30-20/15 | 3.000 | 2.000 | 380 | 1.500 | 3.000 | 3 C.V. |
| MS 30-20/18 | 3.000 | 2.000 | 380 | 1.800 | 3.000 | 3 C.V. |
| MS 60-12,5/15 | 6.000 | 1.250 | 430 | 1.500 | 2.200 | 5,5 C.V. |
| MS 60-12,5/18 | 6.000 | 1.250 | 430 | 1.800 | 2.200 | 5,5 C.V. |
| MS 60-16,5/15 | 6.000 | 1.650 | 430 | 1.500 | 2.500 | 5,5 C.V. |
| MS 60-16,5/18 | 6.000 | 1.650 | 430 | 1.800 | 2.500 | 5,5 C.V. |
| MS 60-16,5/20 | 6.000 | 1.650 | 430 | 2.000 | 3.000 | 5,5 C.V. |
| MS 60-21/18 | 6.000 | 2.100 | 450 | 1.800 | 3.200 | 5,5 C.V. |
| MS 60-21/20 | 6.000 | 2.100 | 450 | 2.000 | 3.200 | 5,5 C.V. |
 |
